O termo “ caldeiras de biomassa” refere-se a todas as caldeiras e sistemas alimentados por combustíveis de origem orgânica, ou seja, resíduos industriais e urbanos de origem vegetal ou animal que já não podem ser reutilizados, mas que podem ser transformados em eletricidade e calor.
Conforme definido pela Diretiva Europeia 2009/28/CE, biomassa é “ a fração biodegradável de produtos, resíduos e resíduos de origem biológica provenientes da agricultura (incluindo substâncias vegetais e animais), silvicultura e indústrias relacionadas, incluindo pesca e aquicultura, bem como como a parte biodegradável dos resíduos industriais e urbanos”.
A biomassa e os combustíveis derivados representam uma fonte de energia renovável, pois o dióxido de carbono que emitem durante o processo de combustão é mais ou menos igual ao que as plantas absorvem durante a sua vida e que libertam quando morrem. A combustão da biomassa não conduz, portanto, ao aumento do dióxido de carbono na atmosfera, principal causa do efeito de estufa, mas constitui mais uma vantagem para o ambiente dada a biodegradabilidade das substâncias queimadas.
Leia tudo
Nossas caldeiras são projetadas para serem capazes de queimar tanto biomassas hoje consideradas de uso comum, como lascas de madeira úmida e pellets, quanto biomassas provenientes de resíduos orgânicos, como serragem, briquetes, cascas, esterco, esterco, canteiros de cogumelos, miscanthus, cascas de nozes , turfa, RDF, brotos de videira, bagaço, bagaço.
Para combustíveis específicos, solicitamos uma análise química, com base na qual poderemos projetar um sistema sob medida.
A destinação dos resíduos do processamento industrial afeta os custos das empresas, de forma até significativa. As centrais de biomassa permitem transformar resíduos em recurso, obtendo eletricidade e calor a partir da sua combustão.
As plantas de biomassa que projetamos são adequadas para qualquer tipo de processo industrial e atendem às normas de poluição. As caldeiras podem ser fabricadas com tecnologia “water jacket”, o que permite dimensões reduzidas e maior eficiência, mas também estão disponíveis com câmara adiabática. Fornecemos sistemas completos, desde o sistema de armazenamento/alimentação, transporte, combustão e filtragem de fumos.
Acompanhamos e apoiamos os nossos clientes em todas as fases do projeto, desde a escolha da máquina até ao comissionamento.

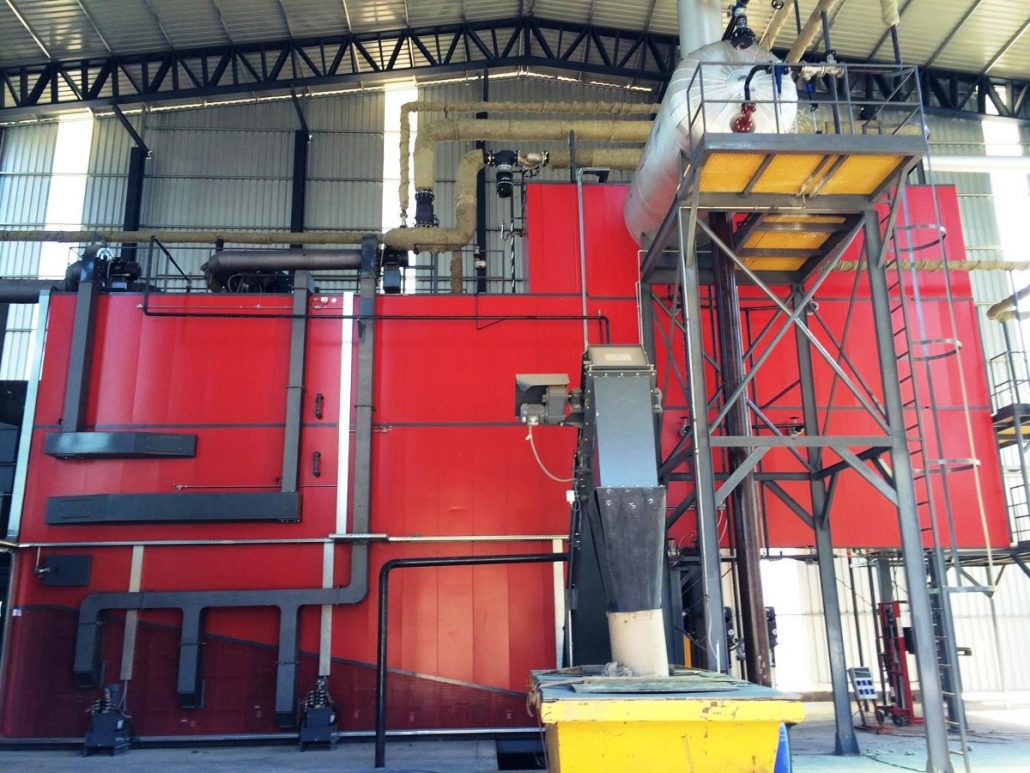

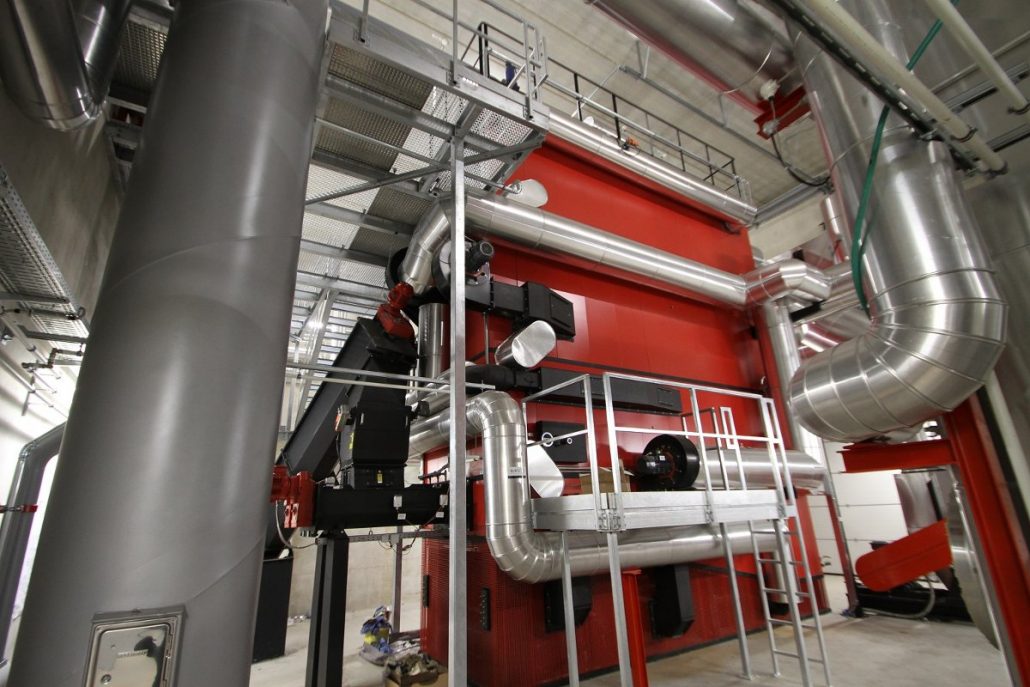

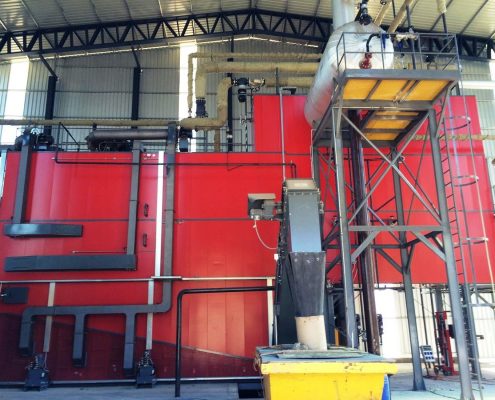

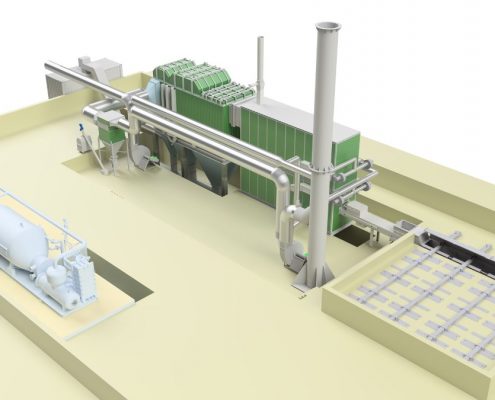

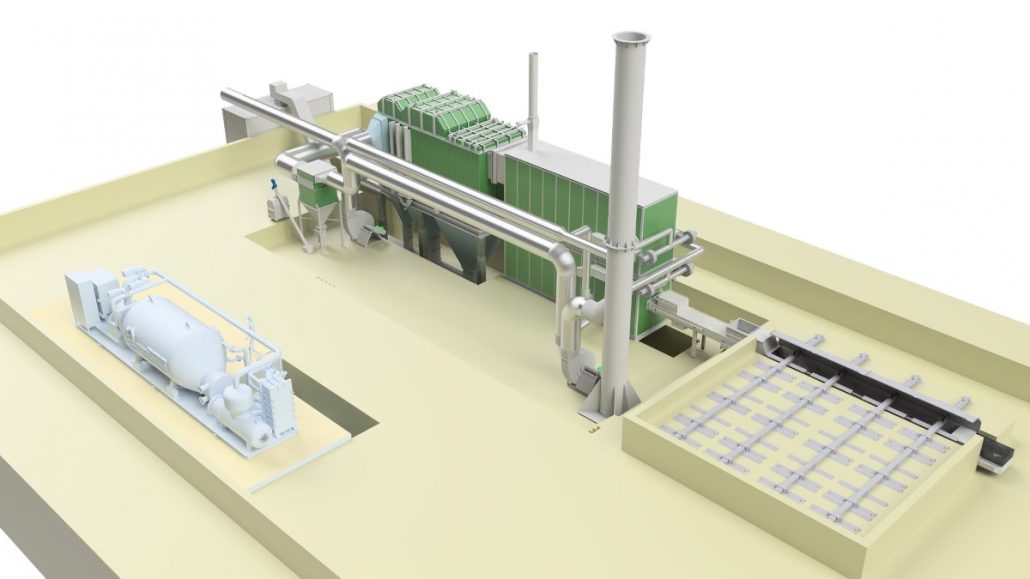

Normalmente o sistema está dividido em várias seções das quais as principais são:
- Silo de armazenamento
- Sistema de alimentação
- Caldeira
- Grelha de combustão
- Filtragem
- Chaminé
- Silo de armazenamento
O silo de armazenamento é a parte da planta onde a biomassa é armazenada, para depois ser manuseada e transportada até o sistema de alimentação.
Podemos criar diferentes tipos de silos de armazenamento dependendo das características do combustível e das necessidades do cliente.
- Sistema de alimentação

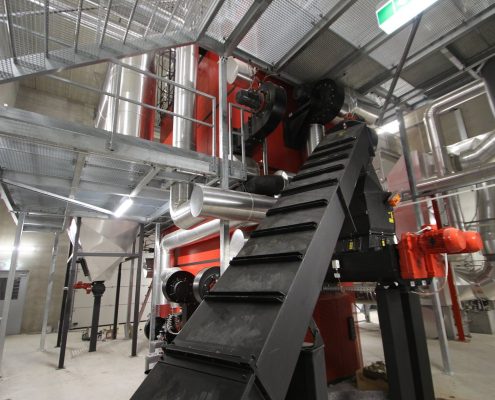

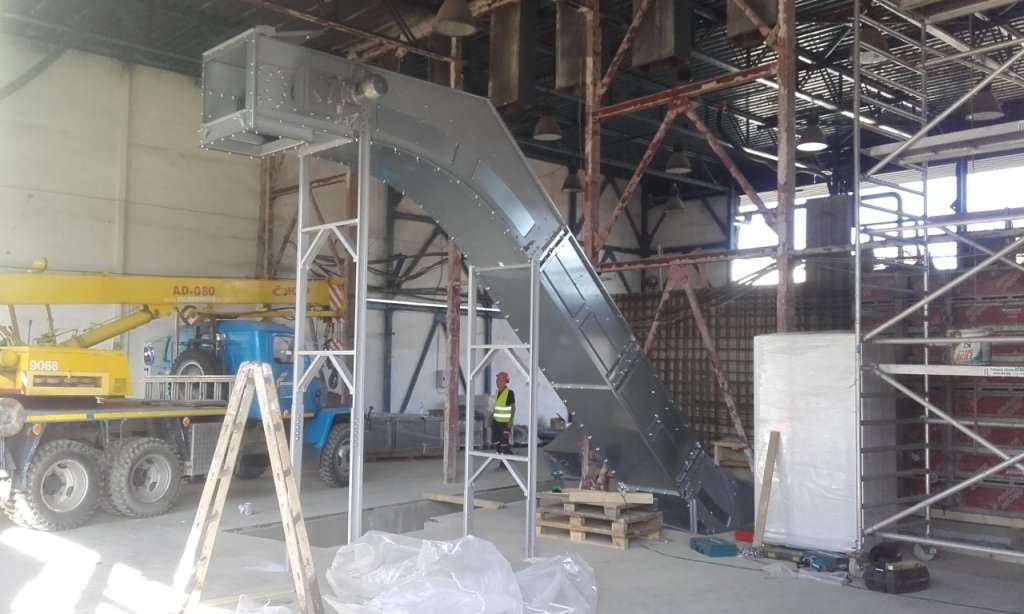

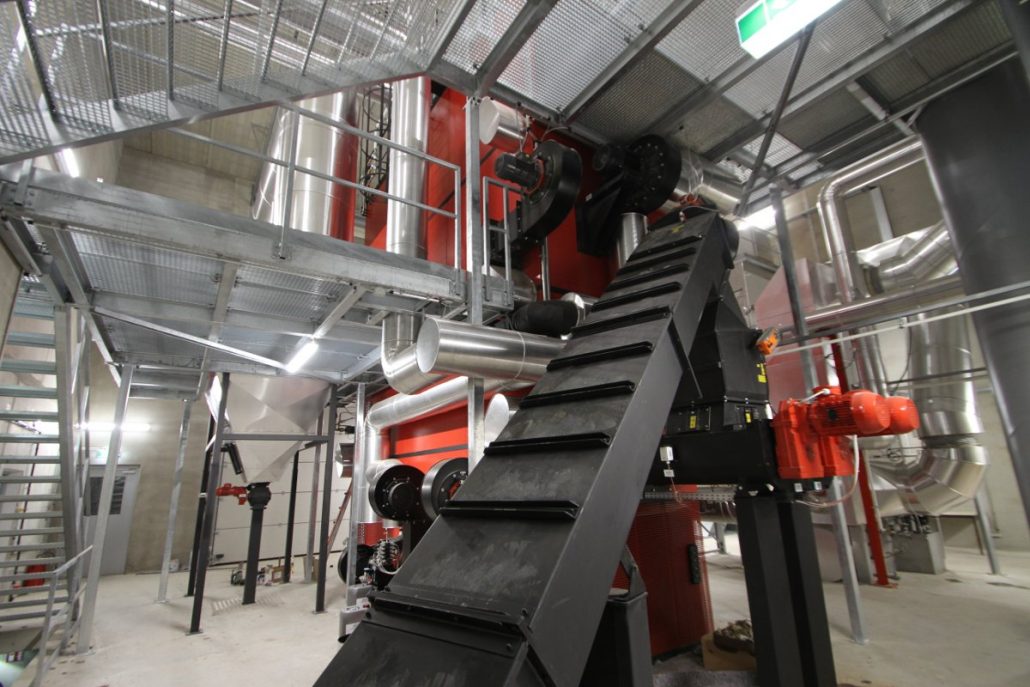

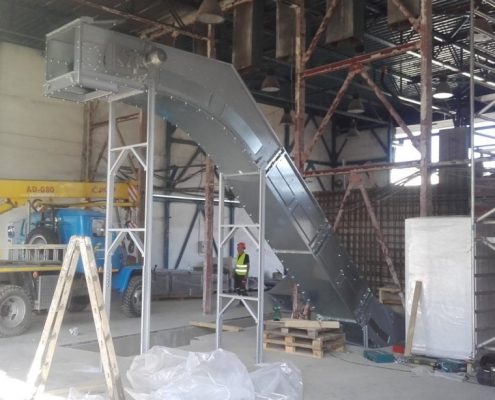

Do silo de armazenamento a biomassa é transportada para a caldeira e despejada na grelha de combustão através do sistema de alimentação. Este último é geralmente constituído por uma ou mais roscas ou por um transportador de corrente (ou ambos), concebidos para garantir o fornecimento de combustível necessário à caldeira.
O sistema é projetado em conformidade com os regulamentos de segurança e prevenção de incêndio.

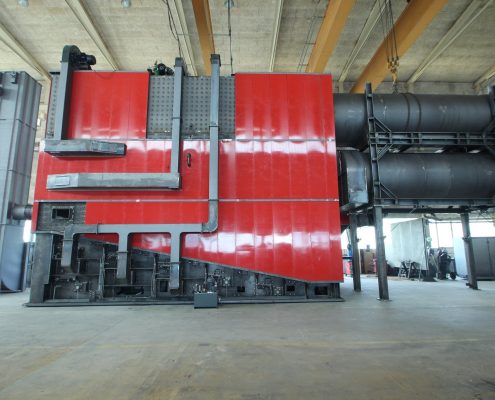

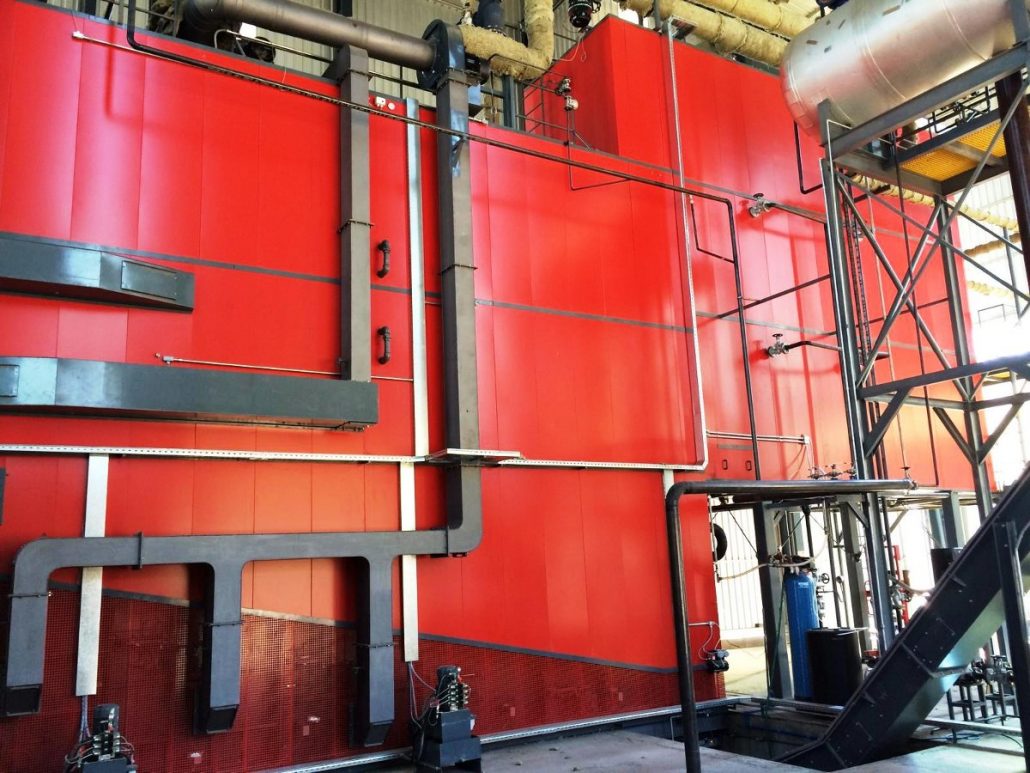

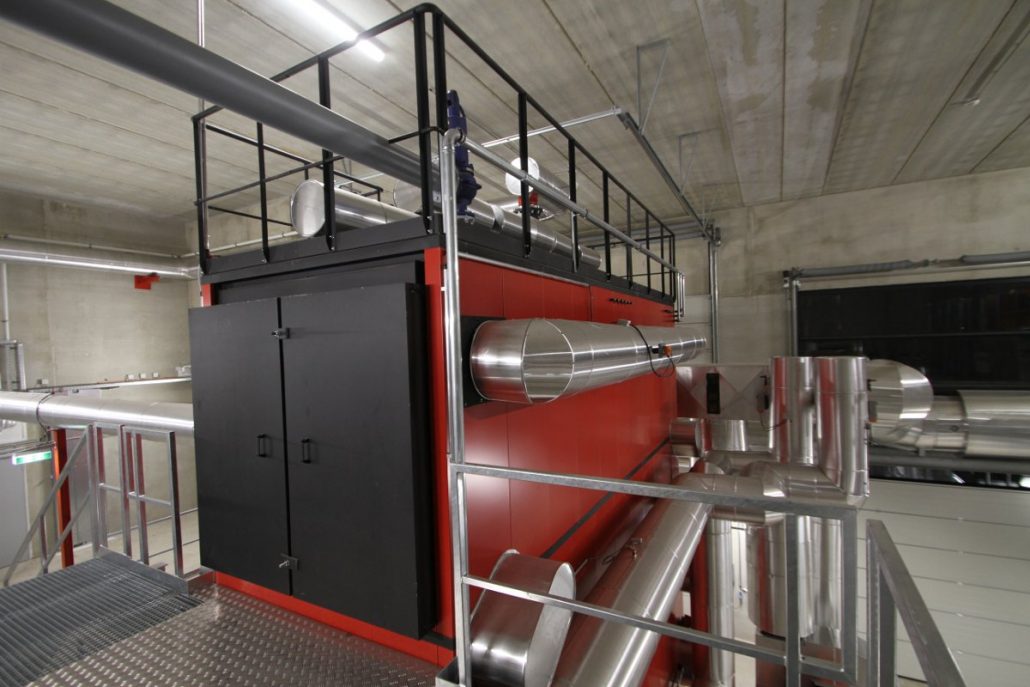

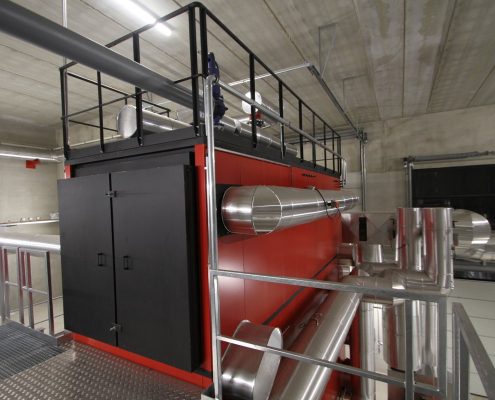

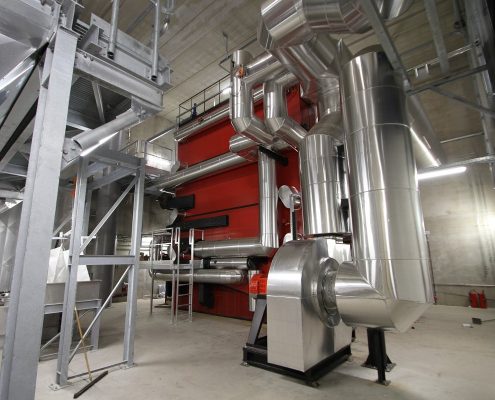

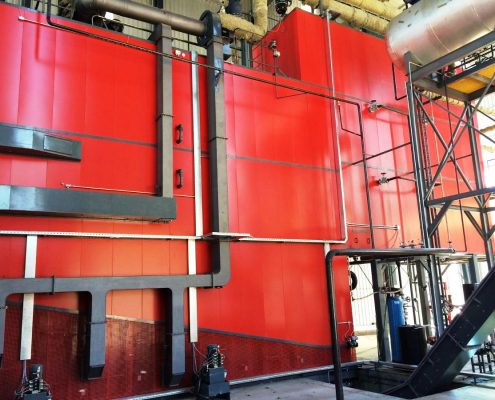

- Caldeira

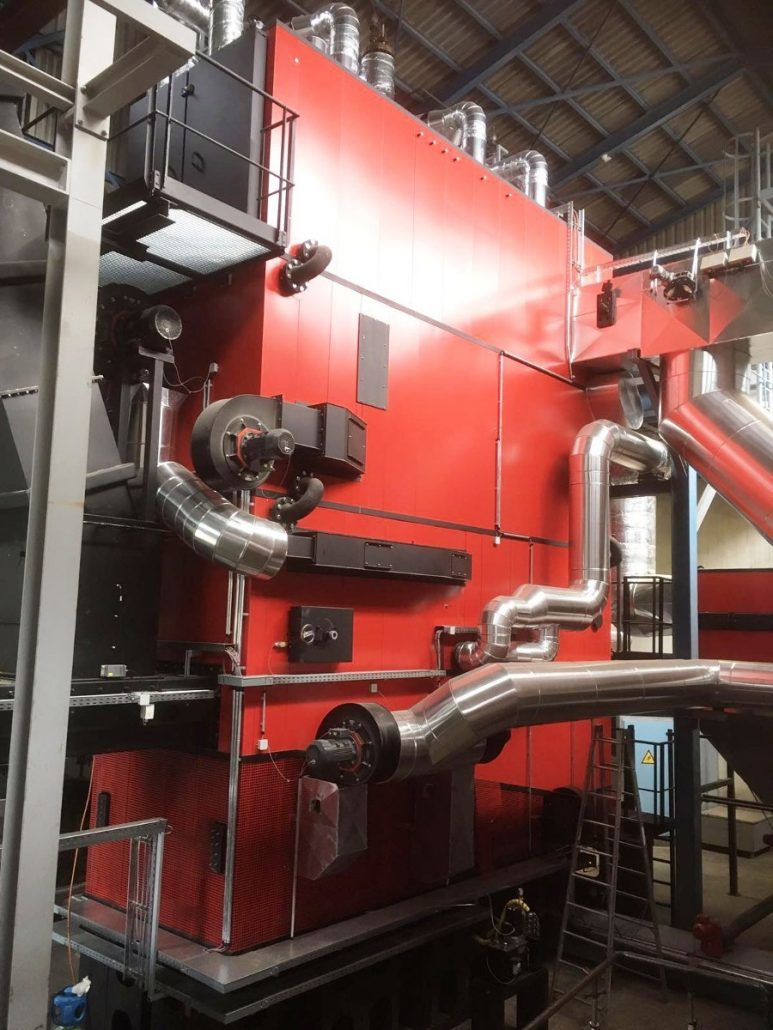

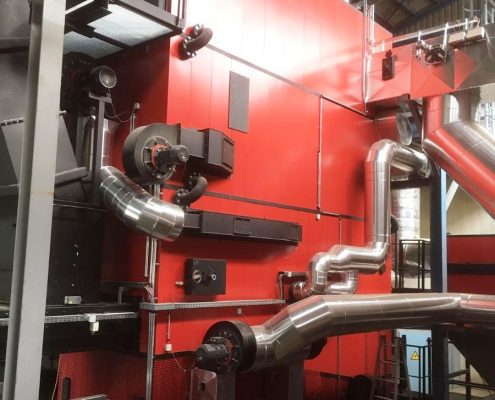

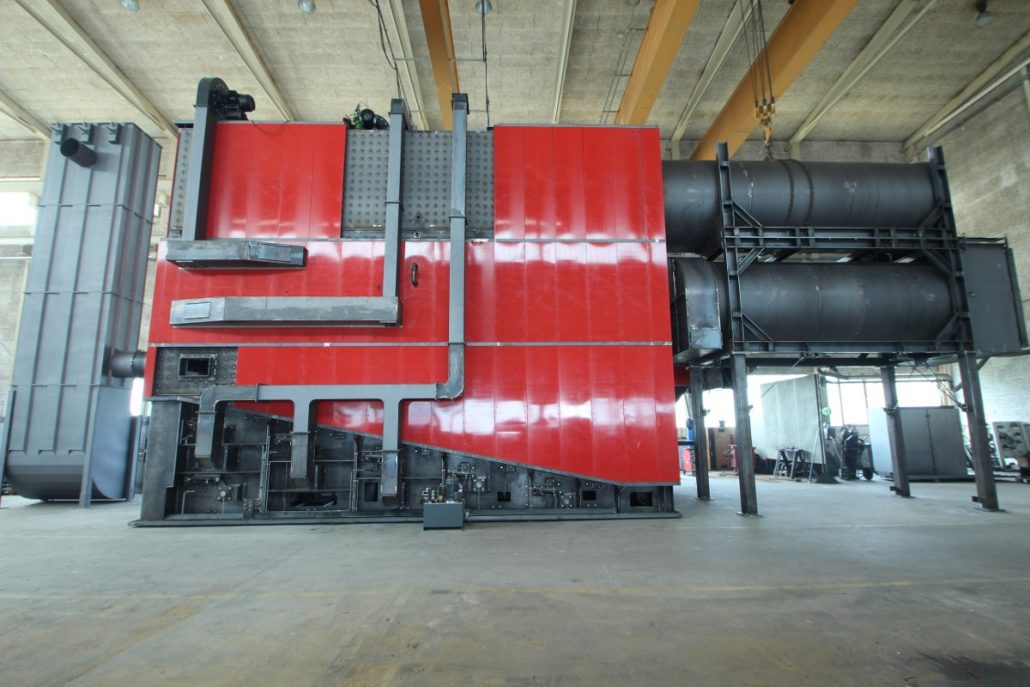

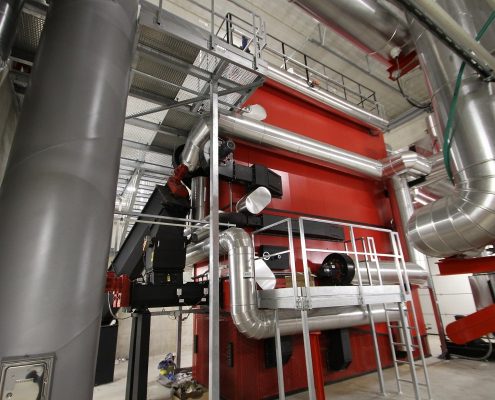

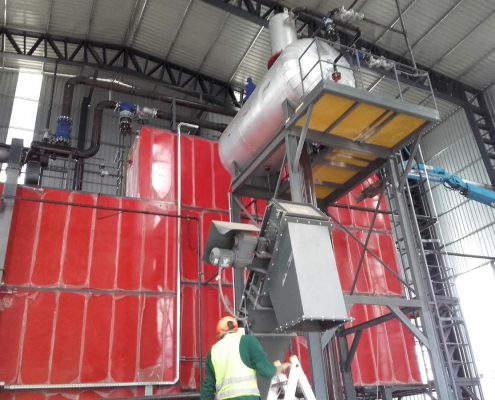

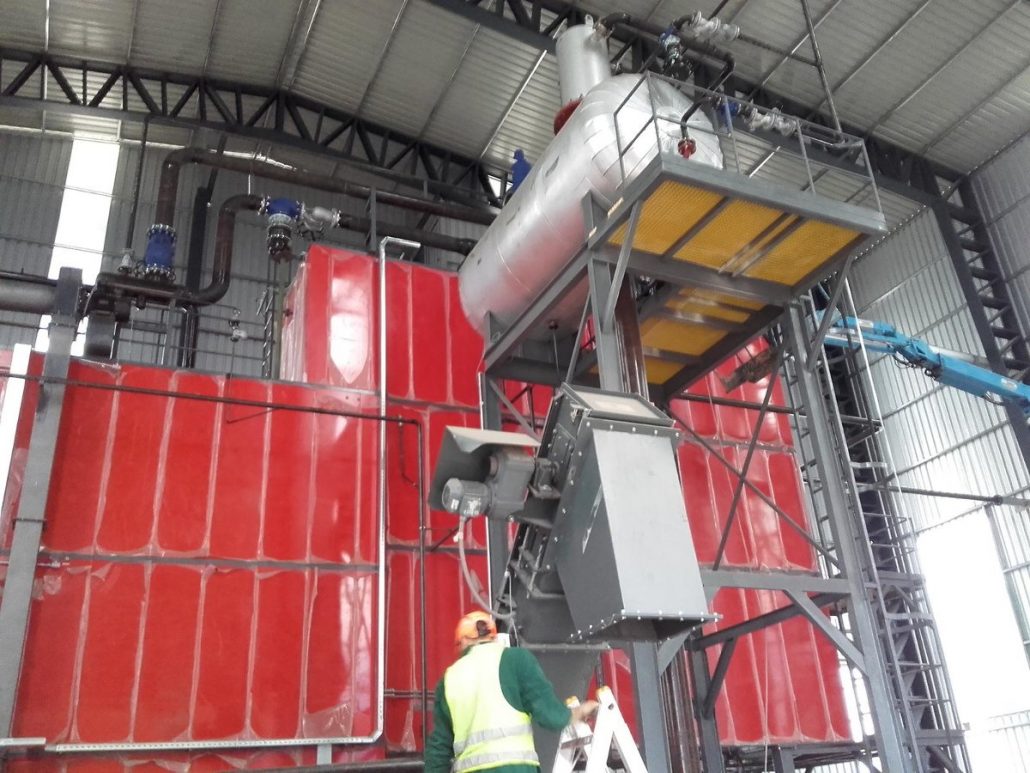

As caldeiras de biomassa consistem em uma câmara de combustão e um trocador de calor.
A câmara de combustão está equipada com ventiladores para fornecimento de ar e sondas para controle dos parâmetros de combustão. A câmara pode ser adiabática ou úmida. A combustão, que pode ocorrer em grelha fixa ou móvel, gera uma fumaça quente que vai para o trocador de calor e produz cinzas como resíduos. As cinzas podem ser coletadas com sistemas automatizados ou manualmente.
O trocador de calor utiliza a energia da fumaça para produzir água quente, água sobreaquecida, vapor, etc., dependendo do tipo de sistema selecionado. Todos os acessórios de segurança e o sistema automático de limpeza do trocador geralmente estão incluídos no fornecimento.
As nossas caldeiras são fabricadas em conformidade com as mais recentes normas e podem ser certificadas conforme ASME, PED, etc.
- Grelha de combustão
A grelha ou braseiro é a área onde é despejado o material de combustão. As grades podem ser de 3 tipos:
- Fixa plana
- Móvel plana
- Móveis inclinada
A grelha fixa plana é a mais simples; é um sistema económico que envolve a limpeza manual regular das cinzas.
As grelhas móveis são utilizadas para sistemas de médio-grande porte e estão equipadas com sistemas de expulsão automática de cinzas. Este tipo de grelha permite controlar o andamento da combustão, garantindo assim uma maior eficiência.
- Filtragem
A fumaça na saída do trocador deve estar “limpa” e, geralmente, existem dois sistemas utilizados para esse fim (separados ou em conjunto):
- Filtros ciclone (ou multiciclone) para filtragem inicial que atendem às principais normas de poluição;
- Filtros de saco ou eletrostáticos para filtração superior
- Chaminé
Após a filtragem, a fumaça è empurrada pelo ventilador radial através da chaminé e expelidos para a atmosfera.
Outros componentes podem estar presentes em uma planta de biomassa dependendo das características do combustível e da solicitação do cliente; o projeto inicial correto é essencial para evitar possíveis problemas futuros.
PLANTAS DE BIOMASSA
A utilização da biomassa tem origens antigas, a madeira sempre foi queimada para aquecimento e cozinha. Hoje, o consumo individual desenvolveu-se em larga escala, adaptando-se às mais variadas aplicações industriais.
As centrais eléctricas modernas são capazes de explorar a energia contida na biomassa para produzir água quente, água sobreaquecida, vapor e electricidade, minimizando o impacto ambiental em comparação com fontes de energia não renováveis.
Água quente
Para temperaturas da água inferiores a 110/115°C, são utilizadas caldeiras de água quente. As utilizações mais comuns são no setor de aquecimento central de hospitais, estufas, armazéns industriais, etc. Graças à simplicidade do sistema e à gestão pouco exigente, os sistemas de água quente são preferidos a outros dentro dos limites descritos acima.
Água superaquecida
Para temperaturas da água acima de 110/115°C, são utilizadas caldeiras de água superaquecida. As utilizações mais comuns são no setor do aquecimento urbano e em aplicações industriais específicas (alimentação, indústria transformadora, etc.). Este tipo de usina também encontra aplicação em usinas de cogeração.
Vapor
A nossa gama de caldeiras de biomassa inclui geradores de vapor de biomassa (saturados ou sobreaquecidos). As aplicações vão desde industriais (alimentícias, farmacêuticas, etc.) até a produção de eletricidade com turbinas a vapor.
Cogeração e trigeração
O termo “sistemas de cogeração” refere-se aos sistemas que permitem a produção combinada de eletricidade e calor. Quando falamos em trigeração estamos nos referindo a sistemas capazes de produzir três formas distintas de energia: elétrica, térmica e de refrigeração.
Podemos fornecer sistemas de cogeração e trigeração chave na mão.
Caldaie
Modelo | Tipo | Capacidade mínima | Capacidade máxima |
GPT – AC | Tubos de fumaça, 3 voltas, produção de água quente | 900 kW | 9000 kW |
GPT – AS | Tubos de fumaça, 3 voltas, produção de água superaquecida | 900 kW | 9000 kW |
GPT – CP | Tubos de fumaça, 3 voltas, produção de vapor | 1000 kg/h | 12000 kg/h |
GPT – HA | Tubos de fumaça, 3 voltas, produção de ar quente | 400 kW | 1500 kW |
GPT – PW | Cogeração | 50 kWe | 5000 kWe |
Dados padrão da caldeira | Pressão de projeto | Dimensões da sala da caldeira (mm) | Capacidade | Peso máximo com água (kg) |
||||
Grelha
GF-P |
Grelha
GF-M30 |
Grelha
GM-M30 |
Grelha GM-M50 |
|||||
1200 | GPT/AC | 6 bar 10 bar |
8000×5000 H.4200 | 9000×6000 H.4500 | 9000×6000 H.4500 | 9000×6000 H.5000 | 1200 kW | 18.800 |
GPT/AS | 8000×5000 H.4350 | 9000×6000 H.4650 | 9000×6000 H.4650 | 9000×6000 H.5150 | 1200 kW | 18.800 | ||
GPT/CP | 8500×6000 H.5880 | 8500×6000 H.5880 | 9000X6500 H.5960 | 9000X6500 H.6520 | 1860 kg/h | 23.800 | ||
1650 | GPT/AC | 6 bar 10 bar |
8500×6000 H.4200 | 8500×6000 H.4500 | 9500×7700 H.4500 | 9500×7700 H.4800 | 1650 kW | 26.100 |
GPT/AS | 8500×6000 H.4350 | 8500×6000 H.4650 | 9500×7700 H.4650 | 9500×7700 H.4950 | 1650 kW | 26.100 | ||
GPT/CP | 9500×7000 H.6420 | 9500×7000 H.6420 | 9500×8000 H.6500 | 9500×8000 H.7100 | 2560 kg/h | 30.800 | ||
2100 | GPT/AC | 6 bar 10 bar |
10000×7500 H.4600 | 10000×7500 H.4900 | 9500×8500 H.6000 | 9500×8500 H.5700 | 2100 kW | 35.800 |
GPT/AS | 10000×7500 H.4750 | 10000×7500 H.5050 | 9500×8500 H.6150 | 9500×8500 H.5850 | 2100 kW | 35.800 | ||
GPT/CP | 9500×8000 H.7145 | 9500×8000 H.7145 | 9500×9000 H.8270 | 9500×9000 H.8270 | 3255 kg/h | 43.300 | ||
3000 | GPT/AC | 6 bar 10 bar |
11000×8500 H.5500 | 11000×8500 H.5800 | 11000×8500 H.5800 | 10500×8500 H.6947 | 3000 kW | 50.800 |
GPT/AS | 11000×8500 H.5650 | 11000×8500 H.5950 | 11000×8500 H.5950 | 10500×8500 H.7097 | 3000 kW | 50.800 | ||
GPT/CP | 11000×9000 H.8200 | 10500×9000 H.9450 | 10500×9000 H.9530 | 10500×9000 H.9450 | 4650 kg/h | 60.000 |
Os seguintes modelos especiais também estão disponíveis: |
• 7000 com capacidade de 7000 kW 10850 kg/h |
• 9000 com capacidade de 9000 kW 12000 kg/h |
Pressões de projeto padrão de 6 bar a 25 bar – Pressões de projeto mais altas disponíveis mediante solicitação..
Para quaisquer pedidos de modelos e aplicações especiais e/ou diferentes dos constantes no catálogo, deverá ser realizada uma análise de viabilidade.
Grelhas
Modelo | Tipo | Capacidade mínima | Capacidade máxima |
GF – P | Grelha fixa para pellets | 900 kW | 3000 kW |
GF- M30 | Grelha fixa para lascas de madeira, humidade máxima 30% | 900 kW | 3000 kW |
GM – M30 | Grelha móvel para lascas de madeira, humidade máxima 30% | 900 kW | 9000 kW |
GM – M50 | Grelha móvel para aparas de madeira, humidade máxima 50% | 900 kW | 9000 kW |
